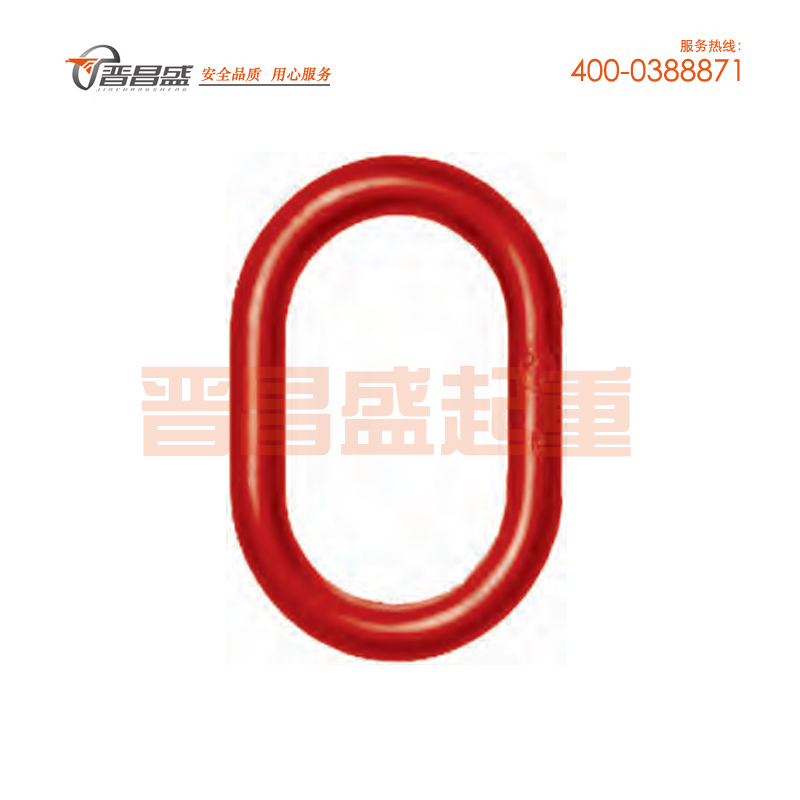

德國JDT80級吊環

品牌名稱：德國JDT

吊具主環在與起吊物緊密接觸,以便能夠達到期望的提升力。主環與緊固接觸面應大于吊環的直徑，并且螺栓應與接觸面成正確的角度。吊環被安轉在重物上，應便于：安裝應易于連接；不能出現在妨害操作員或運輸?shù)牡胤?；吊環提升時沒有變形；避免不允許的裝載。

產品特點：
吊具主環在與起吊物緊密接觸,以便能夠達到期望的提升力。主環與緊固接觸面應大于吊環的直徑，并且螺栓應與接觸面成正確的角度。吊環被安轉在重物上，應便于：安裝應易于連接；不能出現在妨害操作員或運輸?shù)牡胤剑坏醐h(huán)提升時沒有變形；避免不允許的裝載。

德國噸JDT起重鉤的特殊主環-單肢吊具主環 EN818-4參數：

代號	額定載荷0-45°（t）	￠d	t	b	重量(≈kg)
代號	額定載荷0-45°（t）	(mm)			重量(≈kg)
TAS 1-6-8t	1.12	13	180	100	0.68
TAS 1-8-8t	2	18	180	100	1.17
TAS 1-10-8t	3.15	20	180	100	1.5
TAS 1-13-8t	5.3	22	180	100	1.84

德國8噸JDT單肢或雙肢主環參數：

代號	額定載荷	￠d	T	Bi	重量
代號	額定載荷	(mm)			重量
A 13	1.6	13	110	60	0.34
A 16	2.36	16	110	60	0.53
A 18	3.35	18	135	75	0.82
A 22	5.3	22	160	90	1.5
A 26	8	26	180	100	2.4
A 32	12.5	32	200	110	4
A 36	17	36	260	140	6.24
A 40	20	40	300	160	8.8
A 45	23	45	340	180	13
A 50	33.5	50	350	190	17.44
A 56	45	56	400	200	23.54
A 63	56	63	430	220	30.25
A 71	71	71	460	250	46
A 80	90	80	500	270	62
A 90	112	90	560	300	87.1
A 100	140	100	610	330	117.8

德國16噸JDT起重鉤的特殊單肢吊具主環 技術參數：

代號	額定載荷0-45°(t)	￠d /￠d1	t/t1	b/b1	重量（≈kg）
代號	額定載荷0-45°(t)	(mm)			重量（≈kg）
TAS1-6-16t	1,12	18/13	260/54	140/25	1,76
TAS1-8-16t	2	20/16	260/70	140/34	2,4
TAS1-10-16t	3,15	22	260	140	2,5
TAS1-13-16t	5,3	26	260	140	3,3
TAS1-16-16t	8	30	260	140	4,5
TAS1-18-16t	10	34	260	140

德國16-25噸JDT起重鉤的特殊單肢主環—單肢吊具主環 EN 818-4技術參數：

代號	額定載荷0-45°(t)	￠d /￠d1	t/t1	b/b1	重量（≈kg）
代號	額定載荷0-45°(t)	(mm)			重量（≈kg）
TAS1-6-25t	1,12	20/13	340/54	180/25	2,52
TAS1-8-25t	2	22/16	340/70	180/34	3,5
TAS1-10-25t	3,15	24/18	340/85	180/40	4,2
TAS1-13-25t	5,3	28/20	340/85	180/40	5,38
TAS1-16-25t	8	31/22	340/115	180/50	7,3
TAS1-18-25t	10	38/26	340/140	180/65	10,9
TAS1-20-25t	12,5	40	340	180	9,8
TAS1-22-25t	15	42	340	180	11

德國JDT 50噸 EN818-4 單肢吊具主環技術參數：

代號	額定載荷0-45°(t)	￠d /￠d1	t/t1	b/b1	重量（≈kg）
代號	額定載荷0-45°(t)	(mm)			重量（≈kg）
TAS2-6-50t	1,12	20/13	430/54	220/25	3,07
TAS2-8-50t	2	24/16	430/70	220/34	4,6
TAS2-10-50t	3,15	26/18	430/85	220/40	5,7
TAS2-13-50t	5,3	30/20	430/85	220/40	7,7
TAS2-16-50t	8	34/22	430/115	220/50	9,8
TAS2-18-50t	10	40/26	430/140	220/65	13,9
TAS2-20-50t	12,5	40/26	430/140	220/65	15,3
TAS2-22-50t	15	45	430	220	16,3
TAS2-26/28-50t	25	48	430	220	18
TAS2-32-50t	31,5	54	430	220

德國JDT B中間環-連接環技術參數：

代號	額定載荷	￠d	t	bi	重量
代號	額定載荷	(mm)			重量
B 7	1,12	7	35	16	0,03
B 8	1,5	8	44	20	0,05
B 10	2	10	44	20	0,09
B 13	3,15	13	54	25	0,18
B 16	5,3	16	70	34	0,36
B 18	6,7	18	85	40	0,53
B 20	8	20	85	40	0,68
B 22	12,5	22	115	50	1,06
B 26	16	26	140	65	1,82
B 32	21,2	32	150	70	3,05
B 36	25	36	170	75	4,32
B 40	31,5	40	170	80	5,5
B 45	40	45	180	90	7,5
B 50	50	50	200	100	10,8
B 56	63	56	230	115	15,4
B 63	71	63	250	125	20,6
B 70	90	70	280	140	28,3
